主要用途：

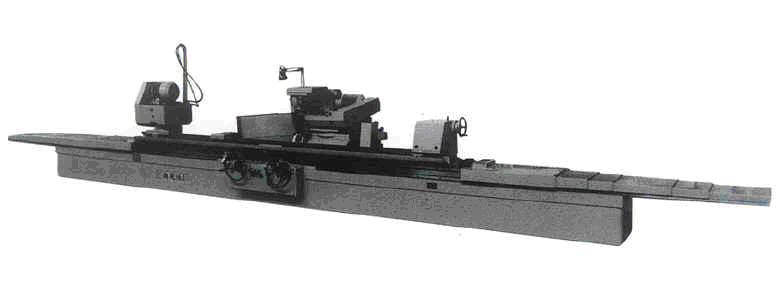

H148（M1463/4000-H）型万能外圆磨床用于磨削IT6-IT7级精度的圆柱形或圆锥形回转体的外圆或内孔，用于单件小批生产的场合。
结构特征：
a、机床工作台的纵向移动可由液压无级变速传动，也可由手轮传动。
b、砂轮架横向进给可由液压作微量自动周期进给和快速进退，也可用手动实现粗、细两种进给。
c、工件、砂轮、油泵和冷却分别以单独的电机传动。
主要技术规格及参数：
主要规格
|
最大磨削直径×最大磨削长度 |
φ630×4000mm |
加工范围
|
中心高 |
350mm |
|
顶尖距 |
4000 mm |
|
可磨外圆直径 |
用中心架 |
最小φ30mm、最大φ250mm |
|
|
不用中心架 |
最小φ30mm、最大φ630mm |
|
可磨内圆直径 |
|
最小φ30mm、最大φ200mm |
|
用尾架上修整器时外圆最大磨削长度 |
3750mm |
|
内圆最大磨削长度 |
320 mm |
|
最大工件重量 |
1200Kg |
|
三爪卡盘直径 |
325 mm |
|
四爪卡盘直径 |
320 mm |
砂轮架
|
体座最大回转角度 |
顺时针30°、逆时针0 |
|
丝杆上最大移动量 |
450 mm |
|
快速进退量 |
100 mm |
|
主轴转速 |
高速1330r/min、低速665 r/min |
|
进给手轮一转移动量 |
粗4mm |
|
|
细0.5mm |
|
进给手轮一格移动量 |
粗0.02mm |
|
|
精0.0025mm |
|
最小周期进给量 |
粗0.02mm |
|
|
精0.0025mm |
|
砂轮直径 |
最大φ500mm |
|
|
最小φ400mm |
|
砂轮架自动周期进给 |
有 |
|
砂轮架自动切入进给 |
无 |
|
砂轮修整自动补偿 |
无 |
内圆磨具
|
砂轮尺寸 |
砂轮线速度（m/s） |
主轴转速（r/min） |
|
30×25×10 |
15.7 |
10000 |
|
40×25×13 |
20.9 |
10000 |
|
50×25×13 |
26.2 |
10000 |
|
70×25×20 |
22.0 |
6000 |
|
90×25×20 |
28.3 |
6000 |
|
110×40×32 |
24.2 |
4200 |
|
125×50×32 |
27.5 |
4200 |
|
150×32×32 |
23.6 |
3000 |
|
175×32×32 |
27.5 |
3000 |
|
|
|
|
|
机床电机总功率 15.22KW
机床外形尺寸和净重
|
长×宽×高 |
12470×2660×2300mm |
|
净重 |
17600Kg |
机床装箱尺寸毛重
|
长×宽×高 |
10250×2700×2400mm |
|
毛重 |
23400Kg |
|
